产品概述：

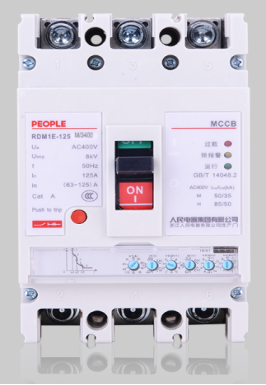

RDM1E系列电子式塑壳断路器其额定绝缘电压为800V,适用于交流50Hz。额定工作电压400V,额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限，短路瞬时和欠电压保护功能，能保护线路和电源设备不受损坏。断路器按照其额定极限分断能力(Icu)的高低，分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小，分断能力高，飞弧短，抗振动等特点。断路器可垂直安装(即竖装)，亦可水平安装(即横装)。本断路器不可倒进线，即只能1、3、5接电源线，2、4、6接负载线。断路器具有隔离功能，其符号表示为“一断路器增加带有通讯接口附件可进行"四遥"，满足控制中心和自动化系统的要求。

产品特点：

智能型控制器是塑壳断路器的核心部件，应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体，使线路和电源设备免受过载、短路、接地等故障危害

采用MCU微处理控制器，性能稳定可单:该智能控制器能提供电源，只要一相通电，当电流不低于其额定值的20%时，都能确保保护功能正常工作;

选择性配合具有三段保护:

1)使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合;2)过载长延时反延时、短路延时(反延时、定延时)、短路瞬时等保护功能参数的整定;3)具有动作电流、动作时间三段参数设置，可进行4-10档调整:用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功能(定制功能，需用户订货时注明);大电流瞬时脱扣功能:当在断路器闭合运行时，如遇到短路大电流(≥20lnm，断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全;具有脱扣测试(试验)功能:输入DC12V电压试验断路器动作特性;故障自诊断功能:对智能控制器自身的工作状态和运行情况进行保护和检测;具有预报警指示、过载指示:当负载电流达到或超过整定值时发光柱导出光源;磁通变换器双气隙技术:工作更可靠稳定，杜绝误动作、脱扣可靠、功率小;保护精度高:过载保护、短路短延时保护动作精度±10%;短路瞬时保护值精度为±15%取决于动作电流;安装具有互换性:外形尺寸、安装尺寸与RDM1系列塑料外壳式断路器同规格尺寸相同。

可选功能

1)有温度监控保护功能:当环境温度超过设定值时(默认设置85°C),控制器会输出报警光电信号或使断路器分闸;

2)双路无源信号输出功能:供发信号(或报警)用，容量AC230V5A;

3)具有过载热记忆功能:过负载热记忆功能、短路(短延时)热记忆功能;

4)具有消防分励功能:过载报警不脱扣(提供一对无源触点)并提供分励脱扣功能或通讯功能;

5)具有通讯功能:标准的RS232、RS485、Modbus现场总线协议;
