产品概述：

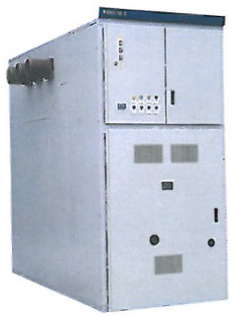

KYN61-40.5型铠装移开式交流金属封闭开关设备(以下简称“开关柜”)，用于三相交流50Hz、40.5kV单母线及单母线分段电力系统中，作为发电厂、变电所及工矿企业、高层建筑的配电室接受与分配电能之用，并对电路实行控制、保护和监测，具有控制、保护和监测等功能。

产品特点：

一、采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积。

  二、开关柜柜体选用优质冷轧钢板经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺。

  三、可配用国产RDV6-40.5（3AV3）真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的要求。

  四、开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道。

断路器、接地开关等操作均可在开关柜门关闭情况下进行，即可实现关门操作；

开关柜的结构适应性强，主结线方案可达到目的198种以上，能满足不同用户的需要。

  五、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。

  六、本产品分为柜体、断路器手车两大部分。柜体为钢板弯制，喷塑后用螺栓组装而成。按功能特征可分为断路器室、母线室、电缆室和继电器仪表室等四个独立的隔室，各部分以接地的金属隔板分隔。柜体外壳防护等级为 IP4X；断路器室门打开，防护等级为IP2X。

  七、产品具有电缆进出线、架室进出线、联络、计量、隔离及其它功能方案。母线采用复合绝缘，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。电缆室装有接地开关、过电压保护装置等。

  八、触头盒前装有金属活门，上下活门在手车从断开 / 试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，与高压有效隔离。主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能要求。

  九、断路器手车采用丝杆传动推进机构，超越离合器。丝杆螺母推进机构轻松地操作使手车在试验位置和工作位置之间移动，借助丝杆螺母的自锁性可使手车可靠的锁定在工作位置，防止因电动力的作用引起手车窜动而引发事故。超越高合器在手车移动退至试验位置和时至工作位置时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。其他手车采用杠杆推进机构。试验工作位置有定位销锁定。

  十、柜体外形尺寸为：宽×深×高(mm)：1400（1680）×2800（3000）×2800
